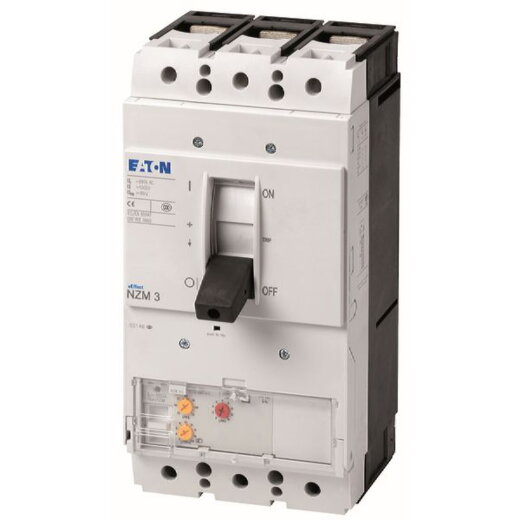

Eaton Electric Leistungsschalter NZMH3-ME220 3polig 220A
Produktnummer:
742967
Produktinformationen "Eaton Electric Leistungsschalter NZMH3-ME220 3polig 220A"
Die Leistungsschalter der Serie NZM..-ME decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Auslöser für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: IEC/EN 60947-4-1, IEC/EN 60947-2, Effektivwertmessung und thermisches Gedächtnis, einstellbare Trägheitsgradeinstellung tr: 2-20s bei 6xIr sowie unendlich (ohne Überlastauslöser)
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Ausführung des Betätigungselements: | Kipphebel |
| Auslösetechnik: | elektronisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V: | 55 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 110 kW |
| Bemessungsbetriebsspannung: | 690-690 V |
| Bemessungsdauerstrom Iu: | 220 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: | 150 kA |
| Breite: | 140 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers: | 220-3080 A |
| Gerätebauart: | Einbaugerät Festeinbautechnik |
| Höhe: | 275 mm |
| Mit integriertem Hilfsschalter: | nein |
| Mit integriertem Unterspannungsauslöser: | nein |
| Mit thermischem Schutz: | ja |
| Phasenausfallempfindlich: | ja |
| Polzahl: | 3 |
| Produktart: | Leistungsschalter |
| Schutzart (IP): | IP20 |
| Tiefe: | 166 mm |
| WEEE-Reg.-Nr. DE: | 14511609 |
| Überlastauslöser Stromeinstellung: | 110-220 A |
