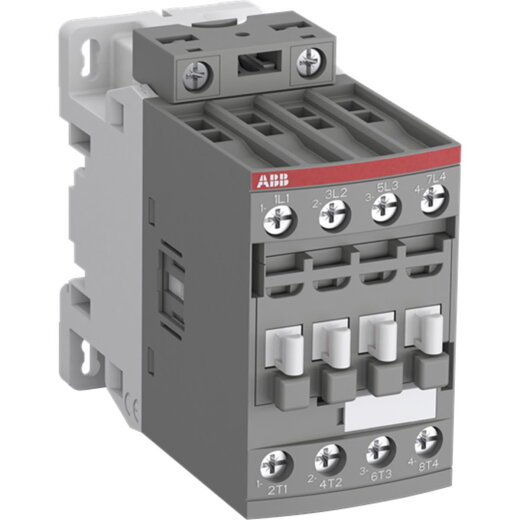

Produktinformationen "ABB Stotz-Kontakt Schütz AFC38-22-00-84 110V 50Hz/110-120V 60Hz"
Schütze AFC09 bis AFC38 von 4 bis 18,5 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC-Ansteuerung. Sie werden hauptsächlich zur Steuerung von Drehstrommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690 V AC oder 220 V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung oder Beleuchtung eingesetzt werden. Die einstöckigen, 3-poligen Schütze der Serie-AFC sind in Blockbauweise mit konventioneller gewickelter AC-Magnetspule ausgeführt.
AFC-Schütze können mit dem Standard-AF-Zubehör ausgestattet werden. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Löschglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anschlussart Hauptstromkreis: | Schraubanschluss |
---|---|
Anzahl der Hilfskontakte als Schließer: | 0 |
Anzahl der Hilfskontakte als Öffner: | 0 |
Anzahl der Schließer als Hauptkontakte: | 2 |
Anzahl der Öffner als Hauptkontakte: | 2 |
Bemessungsbetriebsleistung bei AC-3, 400 V: | 11 kW |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 55 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 22 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 110-110 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 110-110 V |
Geeignet für Reiheneinbau: | nein |
Produktart: | Schütz |
Spannungsart zur Betätigung: | AC |
WEEE-Reg.-Nr. DE: | 56122066 |
