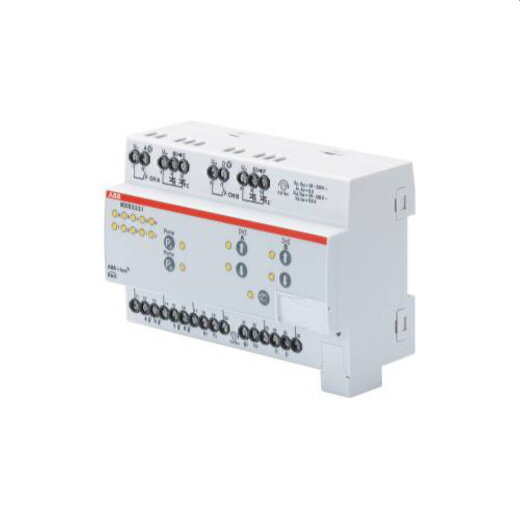

ABB Stotz-Kontakt Heiz- und Kühlkreis Controller HCC/S2.2.2.1 3polig 2fach 2CDG110221R0011
Produktnummer:
9310109
Produktinformationen "ABB Stotz-Kontakt Heiz- und Kühlkreis Controller HCC/S2.2.2.1 3polig 2fach 2CDG110221R0011"
Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit zwei elektronischen Ausgängen zur Ansteuerung des 3-Wege Mischerventils (3-Punkt) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Der HCC/S 2.2.2.1 verfügt über eine einfach zu nutzende Vorortbedienung. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
| Andere Bussysteme: | ohne |
|---|---|
| Anzahl der Ausgänge: | 4 |
| Anzahl der digitalen Eingänge: | 10 |
| Breite in Teilungseinheiten: | 8 |
| Busmodul abnehmbar: | nein |
| Bussystem Funkbus: | nein |
| Bussystem KNX: | ja |
| Bussystem KNX-Funk: | nein |
| Bussystem LON: | nein |
| Bussystem Powernet: | nein |
| Funk bidirektional: | nein |
| Handschaltung: | ja |
| Max. Ausgangsstrom: | 5 A |
| Max. Schaltstrom (Ohmsche Last): | 5 A |
| Min. Tiefe der Gerätedose: | 64,5 mm |
| Mit Busankopplung: | nein |
| Montageart: | REG |
| Produktart: | Controller |
| Schaltspannung: | 24-230 V |
| Schutzart (IP): | IP20 |
| Stellgröße schaltend: | nein |
| Stellgröße stetig: | ja |
| Ventilschutzfunktion: | ja |
| WEEE-Reg.-Nr. DE: | 56122066 |
