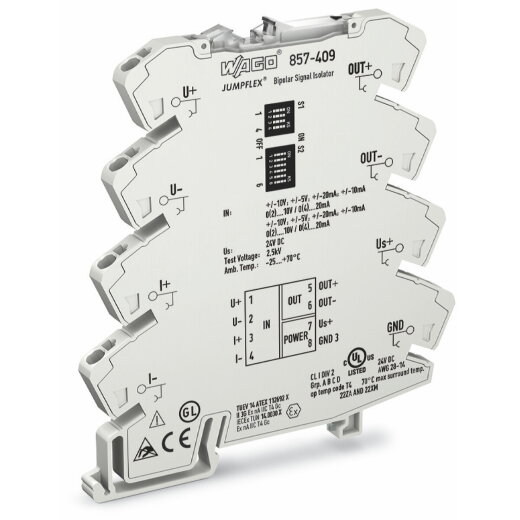

WAGO Universaltrennverstärker 857-409 24V DC
Produktnummer:
684129
Produktinformationen "WAGO Universaltrennverstärker 857-409 24V DC"
Trennverstärker bipolares Strom- und Spannungseingangssignal bipolares Strom- und Spannungsausgangssignal Zero-/Span-Abgleich Konfiguration per DIP Schalter Versorgungsspannung DC 24 V 6 mm Baubreite 2,50 mm²
| Anzahl der Ausgangsbereiche +5 V ... -5 V: | 0 |
|---|---|
| Anzahl der Ausgangsbereiche +10 V ... -10 V: | 1 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V: | 1 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V: | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA: | 1 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA: | 1 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V: | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V: | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA: | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA: | 1 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V: | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V: | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA: | 1 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA: | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V: | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V: | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V: | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V: | 1 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA: | 1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA: | 1 |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V: | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V: | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA: | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA: | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V: | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V: | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA: | 1 |
| Anzahl der Eingangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA: | 0 |
| Anzahl der Kanäle: | 1 |
| Art der Spannungsversorgung: | sonstige |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Bemessungsbetriebsfrequenz: | 100-5000 Hz |
| Bemessungsversorgungsspannung bei DC: | 16,8-31,2 V |
| Betriebstemperatur: | -25-70 °C |
| Breite: | 6 mm |
| Bürde: | 600-2000 Ohm |
| Eigensicher nach EN 60947-5-6 NAMUR: | nein |
| Galvanische Trennung zwischen Ausgang zu Ausgang: | nein |
| Galvanische Trennung zwischen Eingang und Ausgang: | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: | ja |
| Galvanische Trennung zwischen den Eingängen: | ja |
| Gerätebauform: | sonstige |
| Höhe: | 96 mm |
| Montageart: | Schnappbefestigung Tragschiene |
| Produktart: | Trennverstärker |
| Schutzart (IP): | IP20 |
| Störmeldeausgang: | nein |
| Temperaturdrift: | 0,01 %/K |
| Tiefe: | 94 mm |
| WEEE-Reg.-Nr. DE: | 40917098 |
