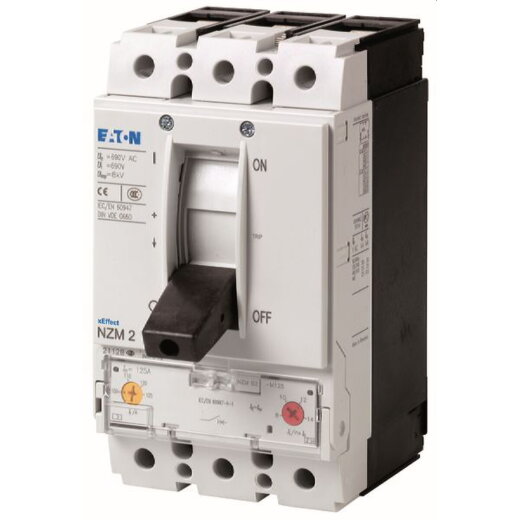

EATON Electric Leistungsschalter NZMC2-M160 3polig 160A
Produktnummer:
742869
Produktinformationen "EATON Electric Leistungsschalter NZMC2-M160 3polig 160A"
Leistungsschalter, 3p, 160A
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Ausführung des Betätigungselements: | Kipphebel |
| Auslösetechnik: | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V: | 45 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 90 kW |
| Bemessungsbetriebsspannung: | 690-690 V |
| Bemessungsdauerstrom Iu: | 160 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: | 36 kA |
| Breite: | 105 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers: | 1280-2240 A |
| Gerätebauart: | Einbaugerät Festeinbautechnik |
| Höhe: | 184 mm |
| Mit integriertem Hilfsschalter: | nein |
| Mit integriertem Unterspannungsauslöser: | nein |
| Mit thermischem Schutz: | ja |
| Phasenausfallempfindlich: | nein |
| Polzahl: | 3 |
| Produktart: | Leistungsschalter |
| Schutzart (IP): | IP20 |
| Tiefe: | 149 mm |
| WEEE-Reg.-Nr. DE: | 14511609 |
| Überlastauslöser Stromeinstellung: | 125-160 A |
