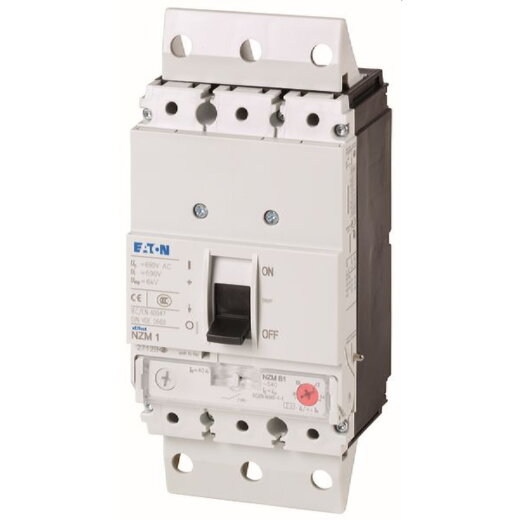

Eaton Electric Leistungsschalter NZMC1-S80-SVE 3polig 80A
Produktnummer:
6018344
Produktinformationen "Eaton Electric Leistungsschalter NZMC1-S80-SVE 3polig 80A"
Die Leistungsschalter der Serie NZM..-S decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit magnetischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
| Anschlussart Hauptstromkreis: | sonstige |
|---|---|
| Ausführung des Betätigungselements: | Kipphebel |
| Auslösetechnik: | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V: | 22 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 37 kW |
| Bemessungsbetriebsspannung: | 690-690 V |
| Bemessungsdauerstrom Iu: | 80 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: | 36 kA |
| Breite: | 95 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers: | 8-14 A |
| Gerätebauart: | Einbaugerät Steckeinsatztechnik |
| Höhe: | 201 mm |
| Mit integriertem Hilfsschalter: | nein |
| Mit integriertem Unterspannungsauslöser: | nein |
| Mit thermischem Schutz: | nein |
| Phasenausfallempfindlich: | nein |
| Polzahl: | 3 |
| Produktart: | Leistungsschalter |
| Schutzart (IP): | IP20 |
| Tiefe: | 90 mm |
| WEEE-Reg.-Nr. DE: | 14511609 |
| Überlastauslöser Stromeinstellung: | 0-0 A |
