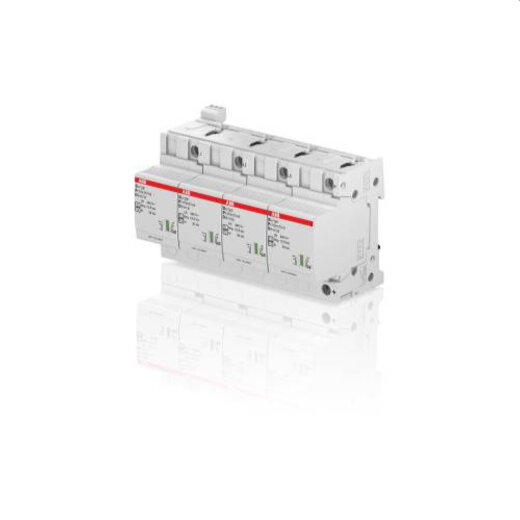

ABB Stotz-Kontakt Überspannungsableiter OVR T1-T2 4L 12.5- 2CTB815710R4000
Produktnummer:
6132651
Produktinformationen "ABB Stotz-Kontakt Überspannungsableiter OVR T1-T2 4L 12.5- 2CTB815710R4000"
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit "TS" mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit "Reserve-Varistor" (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.
| Baugröße: | 8 TE |
|---|---|
| Blitzstoßstrom (10/350 µs): | 12,5 kA |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | nein |
| Fernsignalisierung: | ja |
| Höchste Dauerspannung AC: | 440 V |
| Höchste Dauerspannung DC: | 560 V |
| Integrierte Vorsicherung: | nein |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | -1 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | -1 A |
| Montageart: | Hutschiene TH35 |
| Nennspannung AC: | 400 V |
| Nennspannung DC: | 560 V |
| Netzform DC: | ja |
| Netzform IT: | nein |
| Netzform TN: | nein |
| Netzform TN-C: | nein |
| Netzform TN-C-S: | nein |
| Netzform TN-S: | ja |
| Netzform TT: | nein |
| Netzform sonstige: | nein |
| Polzahl: | 4 |
| Produktart: | Überspannungsableiter |
| Prüfklasse: | Typ 1 und 2 |
| Schutzart (IP): | IP20 |
| Schutzpegel: | 0,8 kV |
| Schutzpegel L-N: | 3,8 kV |
| Schutzpegel L-PE: | 1,9 kV |
| Schutzpegel N-PE: | 1,9 kV |
| Signalisierung am Gerät: | optisch |
| Spannungsschaltende Funkenstreckentechnologie: | nein |
| Überstromgeschützter Spannungsabgriff: | nein |
