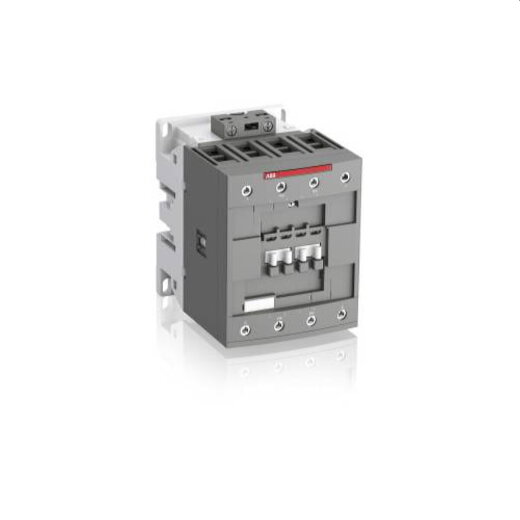

ABB Stotz-Kontakt Schütz AF80-22-00-14 250-500VAC-DC 1SBL397501R1400
Produktnummer:
476336
Produktinformationen "ABB Stotz-Kontakt Schütz AF80-22-00-14 250-500VAC-DC 1SBL397501R1400"
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 0 |
| Anzahl der Hilfskontakte als Öffner: | 0 |
| Anzahl der Schließer als Hauptkontakte: | 2 |
| Anzahl der Öffner als Hauptkontakte: | 2 |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 37 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 125 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 80 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 250-250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 250-250 V |
| Bemessungssteuerspeisespannung Us bei DC: | 250-250 V |
| Geeignet für Reiheneinbau: | nein |
| Produktart: | Schütz |
| Spannungsart zur Betätigung: | AC/DC |
