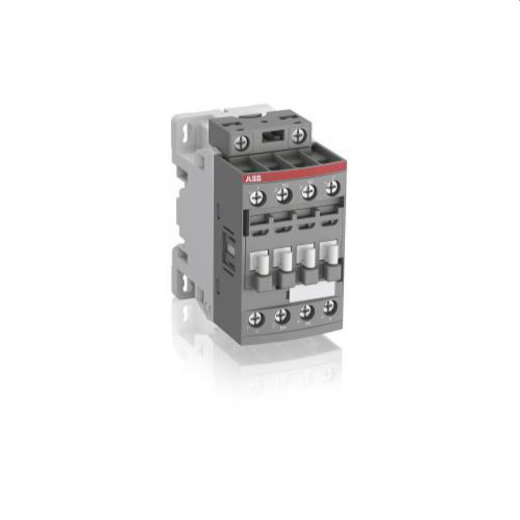

ABB Stotz-Kontakt Schütz AF16-22-00 100-250V AC/DC 1SBL177501R1300

73,97 €*

Versandfertig in 120 Tagen, Lieferzeit 2-5 Tage

Stück
Produktnummer: 835614
Produktinformationen "ABB Stotz-Kontakt Schütz AF16-22-00 100-250V AC/DC 1SBL177501R1300"
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Schließer als Hauptkontakte: 2
Anzahl der Öffner als Hauptkontakte: 2
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100-100 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100-100 V
Bemessungssteuerspeisespannung Us bei DC: 100-100 V
Geeignet für Reiheneinbau: nein
Produktart: Schütz
Spannungsart zur Betätigung: AC/DC
WEEE-Reg.-Nr. DE: 56122066
