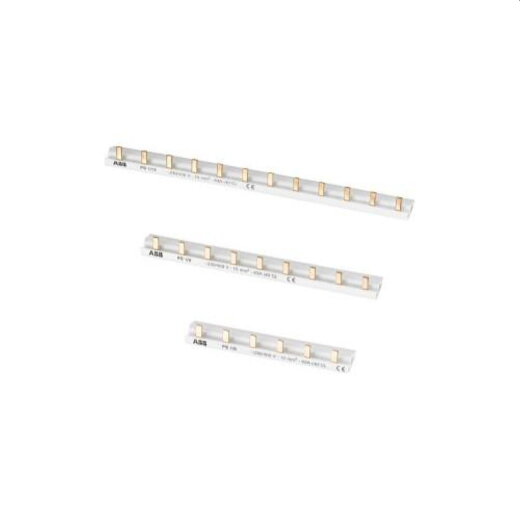

ABB Stotz-Kontakt Phasenschiene PS1/38H 2CDL210001R1038
Produktnummer:
777448
Produktinformationen "ABB Stotz-Kontakt Phasenschiene PS1/38H 2CDL210001R1038"
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
| Anzahl der Phasen: | 1 |
|---|---|
| Ausführung des elektrischen Anschlusses: | Stift |
| Bemessungsdauerstrom Iu: | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw: | 25 kA |
| Breite in Teilungseinheiten: | 57 |
| Farbe: | grau |
| Geeignet für Anzahl Geräte: | 38 |
| Geeignet für Geräte mit Hilfsschalter: | ja |
| Geeignet für Geräte mit N-Leiter: | ja |
| Isoliert: | ja |
| Länge: | 995 mm |
| Max. Bemessungsbetriebsspannung Ue: | 690 V |
| Polzahl: | 38 |
| Produktart: | Phasenschiene |
| Querschnitt: | 10 mm² |
| Teilungsmaß: | 44698 mm |
| WEEE-Reg.-Nr. DE: | 56122066 |
