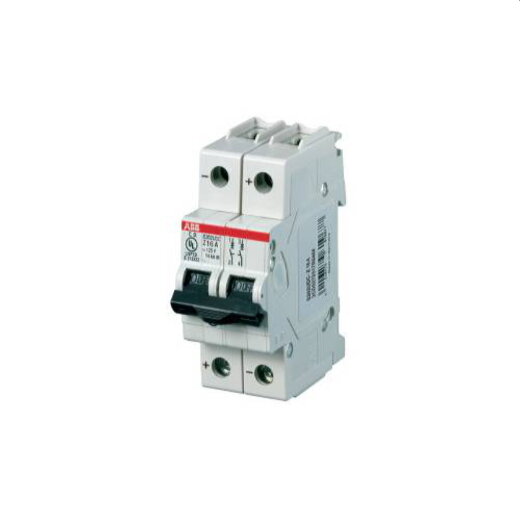

ABB Stotz-Kontakt Leitungsschutzschalter S202UDC-Z16 Z16A 2polig 14kA 2CDS272517R0468
Produktnummer:
6054430
Produktinformationen "ABB Stotz-Kontakt Leitungsschutzschalter S202UDC-Z16 Z16A 2polig 14kA 2CDS272517R0468"
Die Sicherungsautomaten der Baureihe S 200 U DC schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 25 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
| Anschließbarer Leiterquerschnitt eindrähtig: | 0,75-25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0,75-16 mm² |
| Anzahl der abgesicherten Pole: | 2 |
| Auslösecharakteristik: | Z |
| Bemessungsisolationsspannung Ui: | 440 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 14 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 14 kA |
| Bemessungsspannung: | 125 V |
| Bemessungsstoßspannungsfestigkeit Uimp: | 4 kV |
| Bemessungsstrom: | 16 A |
| Breite in Teilungseinheiten: | 2 |
| Einbautiefe: | 69 mm |
| Energiebegrenzungsklasse: | 3 |
| Explosionsgeschützt: | nein |
| Frequenz: | 0-0 Hz |
| Mitschaltender Neutralleiter: | nein |
| Polzahl (gesamt): | 2 |
| Produktart: | Leitungsschutzschalter, Automat |
| Schutzart (IP): | IP20 |
| Spannungsart: | DC |
| Umgebungstemperatur während des Betriebs: | -25-55 °C |
| Unterputzmontage: | nein |
| Verschmutzungsgrad: | 3 |
| WEEE-Reg.-Nr. DE: | 56122066 |
| Zusatzeinrichtungen möglich: | ja |
| Überspannungskategorie: | 3 |
