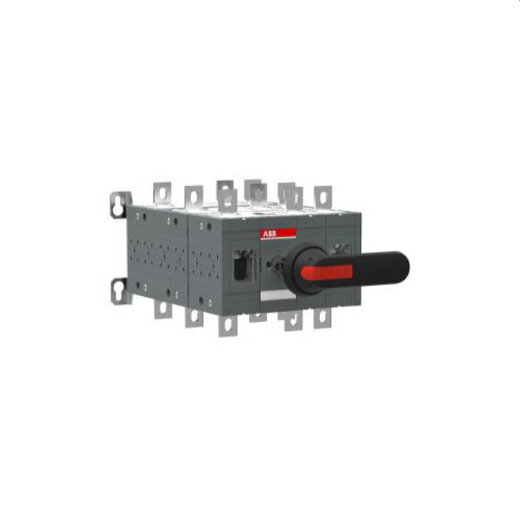

ABB Stotz-Kontakt Bypass-Schlater OT400E12YP 3polig 400A 1SCA123584R1001
Produktnummer:
193146
Produktinformationen "ABB Stotz-Kontakt Bypass-Schlater OT400E12YP 3polig 400A 1SCA123584R1001"
Die manuell betätigten Bypass-Schalter von ABB sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die Serie schaltet Stromstärken von 160 A bis 800 A bei Spannungen bis zu 690 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Die Bypass-Schalter verfügen über eine IEC Zulassung. ABB bietet Ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können Bypass-Schalter auch in den anspruchsvollsten Anwendungen eingesetzt werden und sind eine ideale Lösung für den Last Bypass. Die Ausrüstung kann sicher gewartet werden, während die Last direkt von der Quelle geliefert wird. Die Bypass-Schalter von ABB erfüllen die Trennbedingungen ohne zusätzliche Geräte.
| Anschlussart Hauptstromkreis: | sonstige |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 0 |
| Anzahl der Hilfskontakte als Wechsler: | 0 |
| Anzahl der Hilfskontakte als Öffner: | 0 |
| Anzahl der Schalter: | 1 |
| Ausführung als Hauptschalter: | ja |
| Ausführung als NOT-AUS-Einrichtung: | nein |
| Ausführung als Sicherheitsschalter: | nein |
| Ausführung als Wartungs-/Reparaturschalter: | ja |
| Ausführung als Wendeschalter: | nein |
| Ausführung des Betätigungselements: | langer Drehgriff |
| Bemessungsbetriebsleistung bei AC-23, 400 V: | 220 kW |
| Bemessungsbetriebsspannung: | 1000-1000 V |
| Bemessungsdauerstrom bei AC-21, 400 V: | 400 A |
| Bemessungsdauerstrom bei AC-23, 400 V: | 400 A |
| Bemessungskurzzeitstromfestigkeit Icw: | 15 kA |
| Farbe des Betätigungselements: | schwarz |
| Geeignet für Bodenbefestigung: | nein |
| Geeignet für Frontbefestigung 4-Loch: | ja |
| Geeignet für Frontbefestigung Zentral: | nein |
| Geeignet für Verteilereinbau: | ja |
| Geeignet für Zwischenbau: | nein |
| Gerätebauart: | Einbaugerät Steckeinsatztechnik |
| Max. Bemessungsbetriebsspannung Ue bei AC: | 1000 V |
| Motorantrieb integriert: | nein |
| Motorantrieb optional: | nein |
| Polzahl: | 3 |
| Produktart: | Schalter |
| Schaltleistung bei 400 V: | 220 kW |
| Schutzart (IP), frontseitig: | IP20 |
| Schutzart (NEMA): | 1 |
| Spannungsauslöser optional: | nein |
| Verriegelbar: | ja |
| WEEE-Reg.-Nr. DE: | 56122066 |
